模块化支架系统支持 ITS 自动测试，由塑料箱体、图表平板电脑和被测设备 (DUT) 组成。塑料箱体通过计算机辅助设计 (CAD) 图纸，使用数控 (CNC) 切割制成。模块化支架系统包含一个基本支架和一个可选的远摄延长支架。模块化基本支架的图表距离为 22 厘米，可以测试视场角 (FoV) 为 60 度到 120 度的移动设备相机。基本支架可以旋转 90 度进行测试，DUT 位于顶部（如图 2 所示）。
远摄延长支架支持测试具有较长最小对焦距离的相机（远摄相机）。远摄延长支架用螺栓固定在基本支架上，长度可以根据您的相机测试要求进行定制，通过资质合格的供应商购买。相机 ITS 支持最远 100 厘米的图表距离。
图 1. 模块化基本支架。

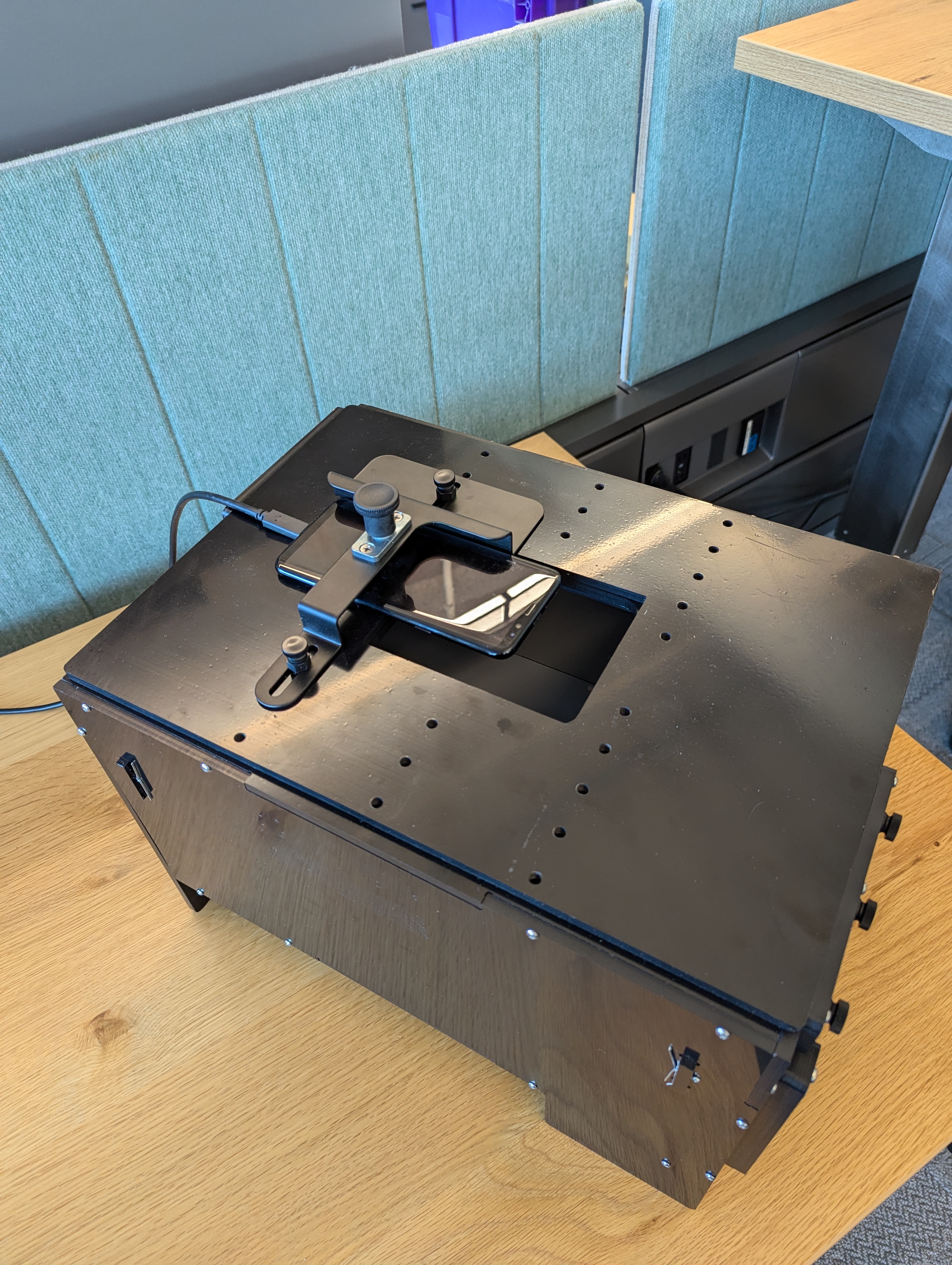

图 2. 旋转 90 度的模块化基本支架。
修订历史记录
下表介绍了模块化支架系统的修订历史记录，并包含每个生产文件版本的下载链接。
| 日期 | 修订版本 | 生产文件下载 | 更改日志 |
|---|---|---|---|
| 2024 年 9 月 | 1.2 | 模块化基本支架 rev1.2 |
|
购买模块化支架系统
我们建议从以下资质合格的供应商处购买模块化支架系统、可选的远摄延长支架和配件。
Byte Bridge Inc.
美国：1502 Crocker Ave, Hayward, CA 94544-7037
中国：上海市徐汇区中山西路 1600 号宏汇国际广场 A 座 22 楼 06-08 室，邮编：200235
www.bytebt.com
androidpartner@bytebt.com
美国：+1-510-373-8899
中国：+86-400-8866-490JFT CO LTD 捷富通科技有限公司（原名 MYWAY DESIGN）
中国：中国上海市闵行区吴泾镇鹤隘路 22 弄 40 号
台湾：台湾新北市新庄区福营路 163 号 4 楼，邮编：242
www.jftcoltd.com
service@jfttec.com 或 its.sales@jfttec.com
中国：+86-021-64909136
台湾：886-2-29089060
机械图纸
以下是模块化基本支架的机械图纸。
图 3. 模块化基本支架的机械图纸
基本支架设置
请按照以下步骤设置模块化基本支架。
从资质合格的供应商处购买模块化支架系统。
确保您拥有下表中的所有组件（如图 4 所示）。
组件 数量 模块化基本支架 1 手机安装支架 2 平板电脑安装支架 1 12V 电源（通过 UL 认证，最小 1A） 1 光圈 1

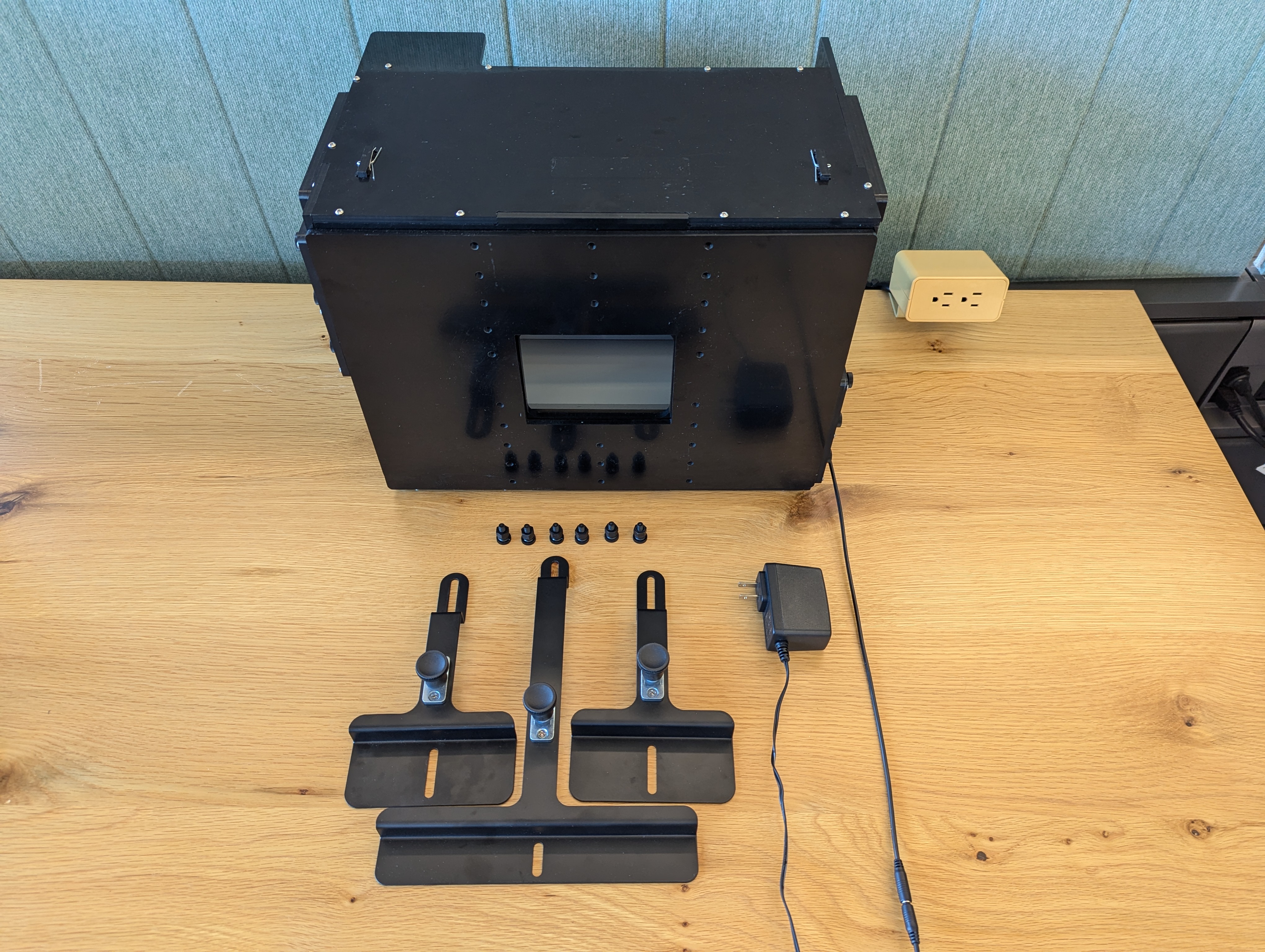

图 4. 模块化基本支架组件。
根据您的设置，请确保您拥有下表中的必要配件（如图 5 所示）。这些配件可以从资质合格的供应商处购买。
物品 数量 照明控制器（最多可控制 3 个支架） 1 照明控制器 5v 电源 1 将照明连接到模块化基本支架的直流圆筒线缆 1 直流圆筒线缆适配器（5.5 毫米 x 2.1 毫米转 3.5 毫米 x 1.35 毫米） 1 USB A 型线缆转 USB 线缆 1 折叠套件（如果 DUT 是折叠屏设备） 1
图 5. 模块化基本支架的可选物品。
通过执行以下操作之一，确保没有漏光
制作一个光圈，使其适合 DUT 的相机模块，并确保没有漏光（如图 6 所示）。光圈可以从提供的泡沫板上切割，也可以由资质合格的供应商配置。为了获得正确的图形方向，后置摄像头朝向支架的 DUT 逆时针旋转 90°，前置摄像头朝向支架的 DUT 顺时针旋转 90°。确保光圈配置正确。

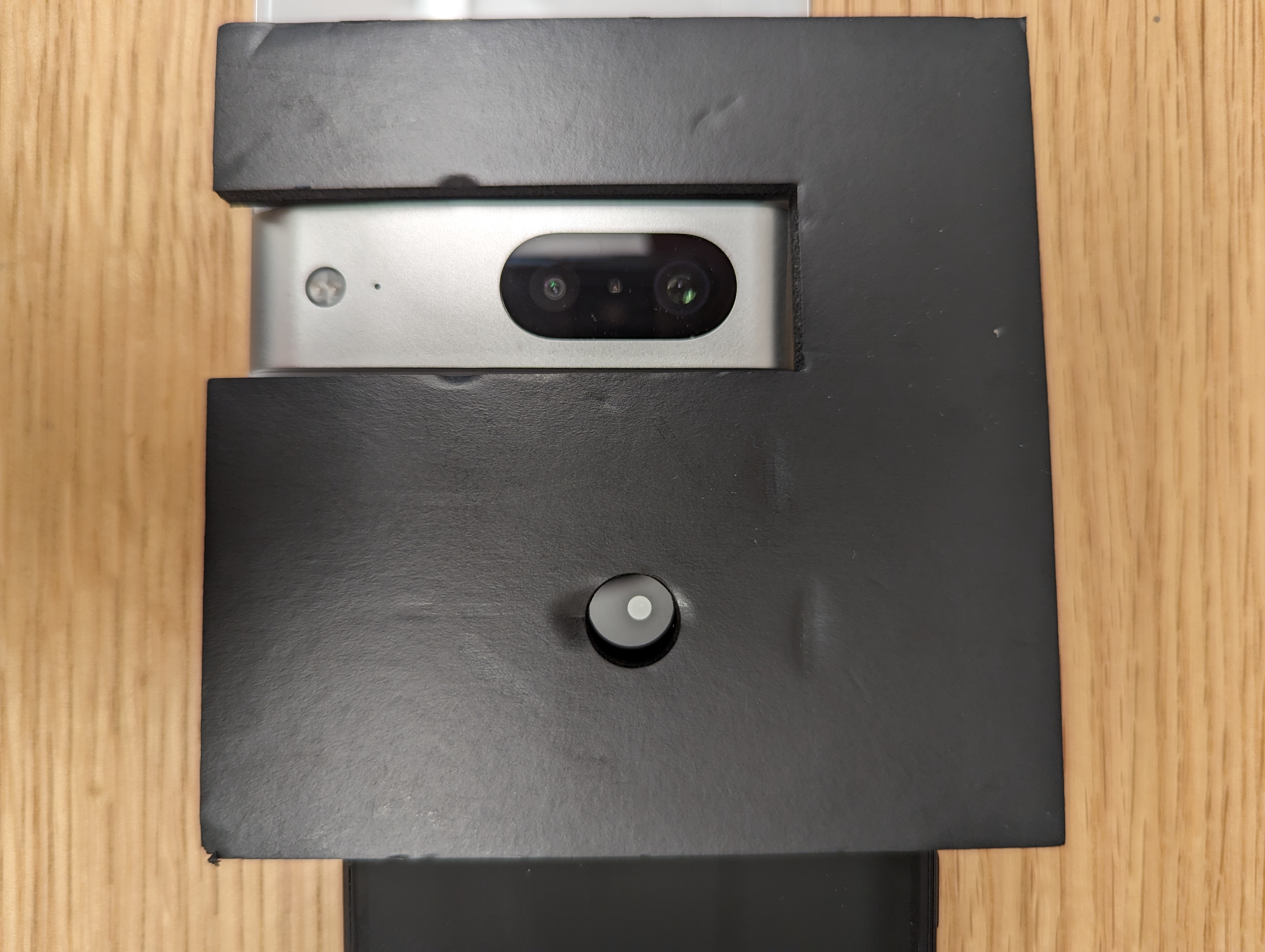

图 6. 制作光圈以防止漏光。
使用深色幕布盖住支架以防止漏光，无需光圈。（如图 7 所示）。

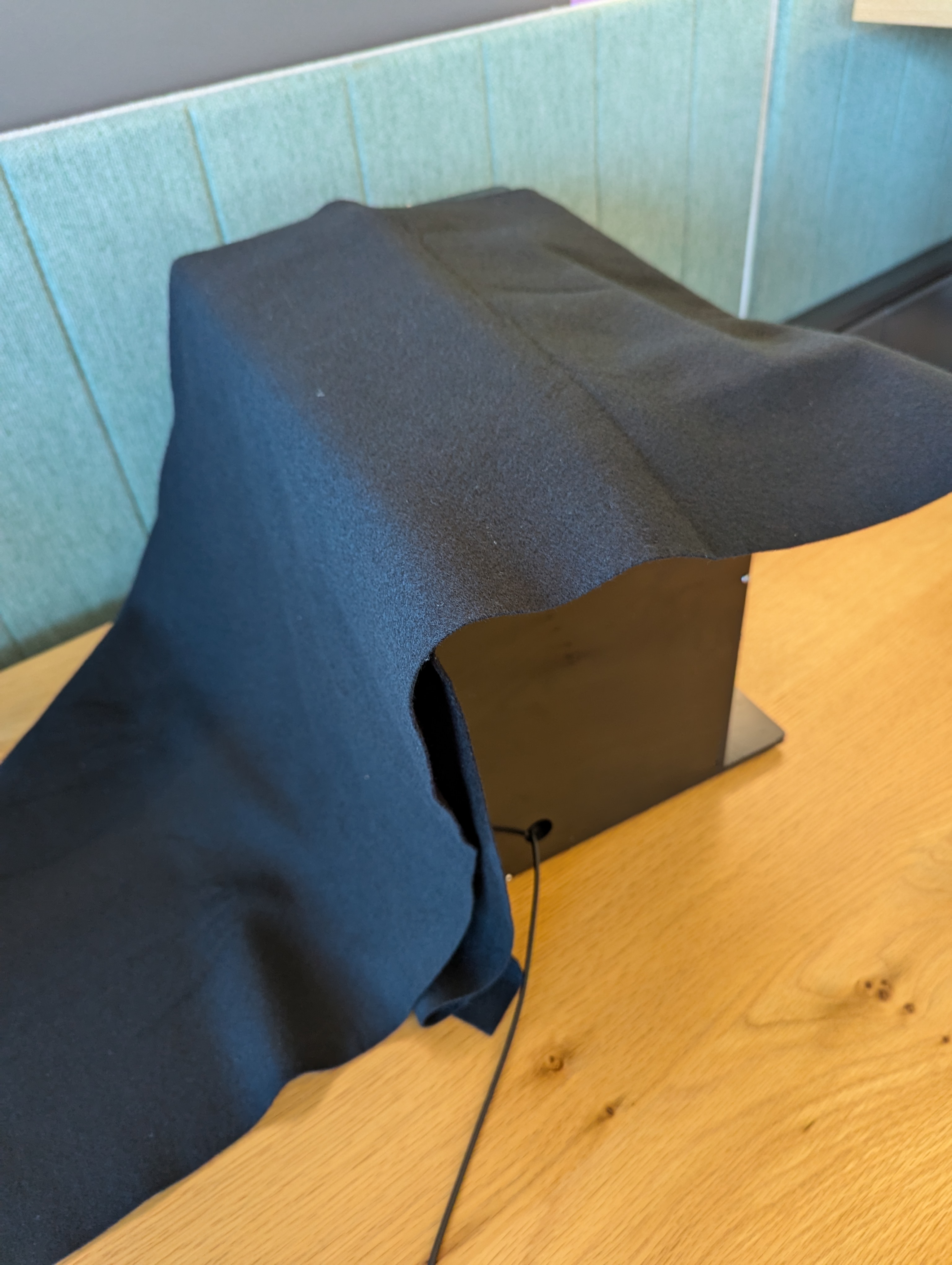

图 7. 使用幕布防止漏光。
使用尼龙螺栓和螺母将标准手机安装架或折叠屏手机安装架安装到前手机安装面板上的适当高度，如图 8 所示。
图 8. 光圈和手机安装架安装。
使用尼龙螺栓和螺母将平板电脑安装架安装到平板电脑安装面板上的适当高度。
安装显示平板电脑并将平板电脑连接到主机，如图 9 所示。用柱塞固定平板电脑。
图 9. 平板电脑安装。
为了使屏幕操作更轻松，请在安装 DUT 之前设置您的 DUT。
安装 DUT 并连接到主机。
对齐 DUT，使相机模块的中心与平板电脑的中心对齐（或非常接近）。要调整高度，请松开手机安装螺栓，然后向上或向下滑动安装架。对齐后，用安装架柱塞固定 DUT。
图 10. DUT 安装。
对于照明，将照明线缆从基本支架连接到以下任一位置
12V 电源
图 11. 照明连接到 12V 电源。
照明控制器（可能需要适配器）
图 12. 照明连接到照明控制器。
完成模块化基本支架的设置后，设置主机和测试环境（设置 CTS）。对于 config.yml 文件，请使用以下配置
chart\_distance= 22lighting\_ch= [已连接的控制器通道]，如果未使用照明控制器，则保持原样。
远摄延长支架设置
请按照以下步骤设置可选的远摄延长支架。
从资质合格的供应商处购买模块化基本支架和远摄延长支架。支架可以使用生产文件构建，但不建议这样做，因为切割和组装必须精确，以确保延长支架没有配合问题。
确保您有一个可用的模块化基本支架和一个远摄延长支架（如图 13 所示）。
图 13. 带有远摄延长支架的模块化基本支架。
手动移除 6 个尼龙螺栓（每侧 3 个），从而拆下手机安装面板。

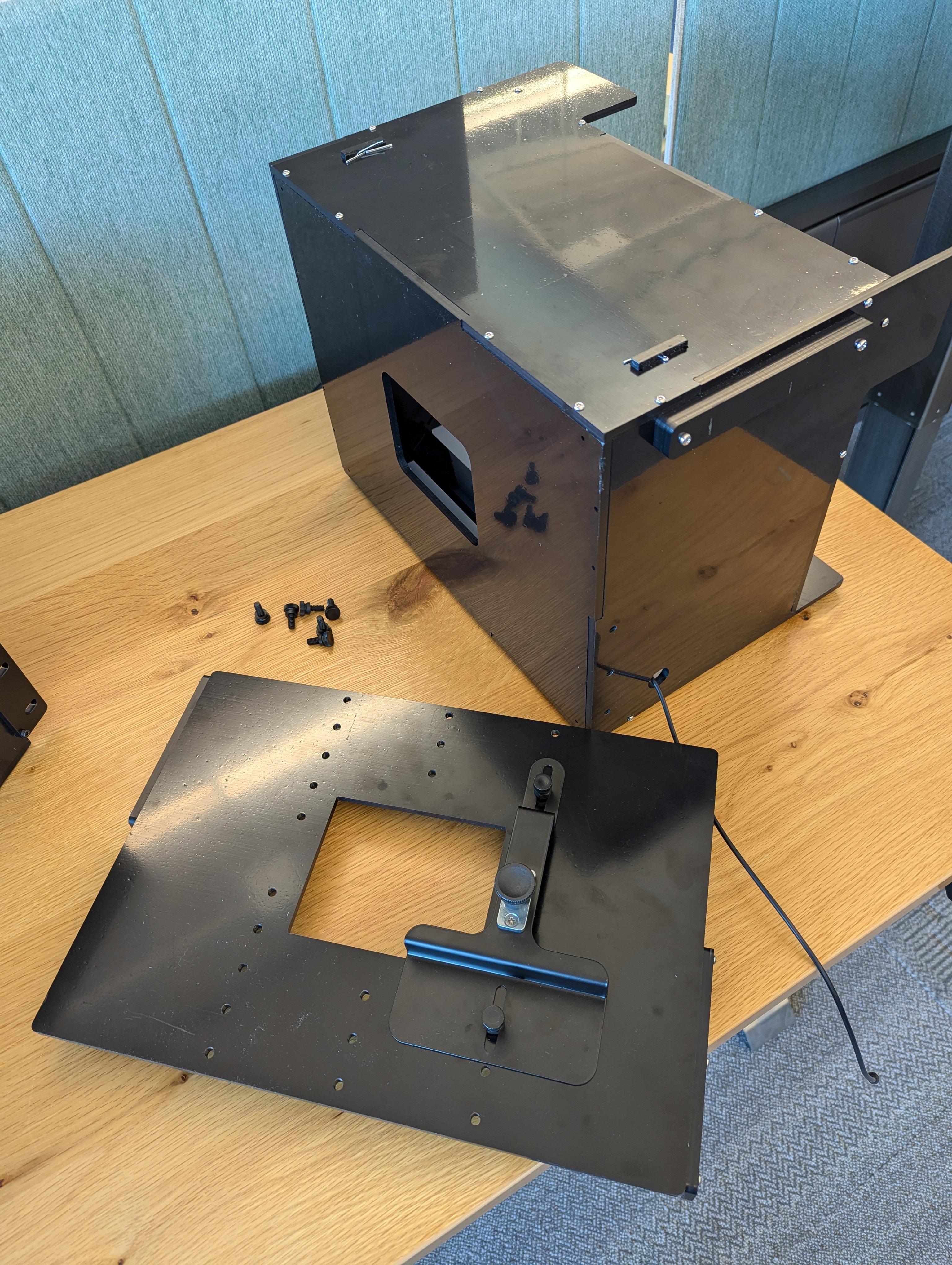

图 14. 手动移除突出显示区域中的 6 个尼龙螺栓。
将基本支架和远摄延长支架放在执行测试的表面上。为避免安装点受力，我们不建议移动组装好的支架。
将延长支架放置到位，使延长支架选项卡上的 6 个槽口与基本支架上的 6 个孔对齐。
图 15. 将槽口与孔对齐。
安装 6 个螺栓，将延长支架连接到基本支架。安装螺钉时，轻轻地将 2 个支架推到一起，以确保没有漏光间隙（必要时请同事帮忙）。用手拧紧螺栓。
图 16. 连接基本支架和延长支架。
按照基本支架设置中所述配置光圈（或幕帘）并安装手机安装架和 DUT。
图 17. 安装手机安装架和 DUT。
完成延长支架的设置后，设置主机和测试环境（设置 CTS）。对于 config.yml 文件，请使用以下配置
chart_distance= [DUT 到平板电脑的总距离]lighting_ch= [已连接的控制通道]，如果未使用照明控制器，则保持原样。
卸载延长支架
要卸载延长支架，请按相反的安装步骤操作。安装平板电脑安装面板时，将面板推向基本支架，以确保没有漏光间隙（如图 17 所示）。用手拧紧螺栓。
图 18. 将平板电脑安装面板推向基本支架。
常见问题解答 (FAQ)
为什么灯光看起来很暗，或者为什么在运行 ITS 时出现验证照明错误？
当支架中的照明变暗时会触发此错误，这可能是因为电源和 LED 因老化或使用而退化，或者电源故障所致。要解决此问题，请按照以下步骤操作
确保照明工作正常
- 更换电源（通过 UL 认证的 12 伏电源，最小 2 安培）。
- 更换 LED（有关详细信息，请参阅 BOM 或联系供应商）。
为了确保 LED 灯的照度 (lux) 处于适当水平 (100–130)，请使用数字照度计测试照度。（本示例中使用 Contempo Views 的 YF-1065 照度计。）将照度计放在平板电脑侧，并将其转到 2000 lux 以测量光线（如图 20 所示）。
图 19. Contempo Views 的 YF-1065。
图 20. 照度计从带有平板电脑安装架的一侧测量光线。
根据测量的照度值，按照相应的步骤操作
- 如果光线处于正确水平，请将前后板拧入到位。
- 如果光线处于不正确水平，请检查 LED 和电源部件号是否正确。
注意事项
以下是一些常见的制造错误示例，这些错误可能会导致测试不稳定。
后挡板上的平板电脑孔被戳穿。这会导致
find_circle测试失败，因为螺孔产生了额外的圆圈。
图 21. 孔被戳穿的后挡板。
缺少定位销。这会导致挡光板在运输过程中滑出。
图 22. 挡光板上缺少定位销。
未使用通过 UL 认证的电源。使用通过 UL 认证的电源符合标签上注明的规格。这对于安全操作照明非常重要。
图 23. 通过 UL 认证的电源示例。
平板电脑或手机安装架上的螺钉打滑，无法支撑平板电脑或手机的重量。这通常是由螺纹损坏引起的，表明需要重新攻丝孔。
图 24. 螺纹损坏的孔。
